G40 – G41 – G42 Kesici Takım Uç Yarıçapı Telafisi

G40, G41 ve G42 komutları kesici takım uç yarıçapı telafisi ile ilgili komutlardır.

G40 - Kesici takım uç yarıçap telafisi iptal komutu

G41 - Kesici takım uç yarıçap telafisi solda komut

G42 - Kesici takım uç yarıçap telafisi sağda komutu

Kesici Takım Uç Yarıçap Telafisi

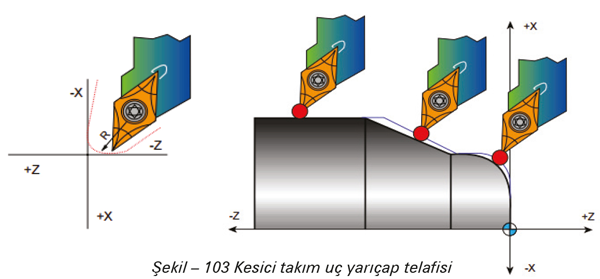

Şekil – 103' te görüldüğü gibi kesici takım uçlarının özellikle eğrisel tornalama esnasında iş parçasının yüzeyine temas eden noktaları sürekli olarak değişmektedir. Bu durum işlenen eğrisel yüzeyin gerçek profilinde elde edilmemesine sebep olur. Bu olumsuzluğu ortadan kaldırmak için G41 ve G42 telafi komutları kullanılır. Şekil – 104’ de görüldüğü gibi kesici takım ilerleme yönüne göre iş parçasının solunda ise G41, sağında ise G42 komutu kullanılır. Kesici uç yarıçap telafisi (TNRC – Tool Nose Radius Compensation) kullanıldıktan sonra mutlaka G40 komutu ile iptal edilmesi gerekir.

İlerleme Yönüne Göre G41 ve G42 Komutları

Genel bir kural olarak CNC torna tezgâhlarında dış çap tornalama işlemlerinde G42, deliktornalama işlemlerinde ise G41 komutu kullanılır.


Kesici Takım Uç Yarıçap Telafisi
